Služby v kategorii elektro a EMC testování

Technické specifikace

Poskytujeme all-in-one validační služby – od elementárních EMC testů po komplexní testování baterií s ohledem na jejich životnost (abuse testing). Eliminujete logistiku mezi laboratořemi a zajišťujete konzistenci testovacích podmínek.

EMC a ESD testování

Přejít na službu

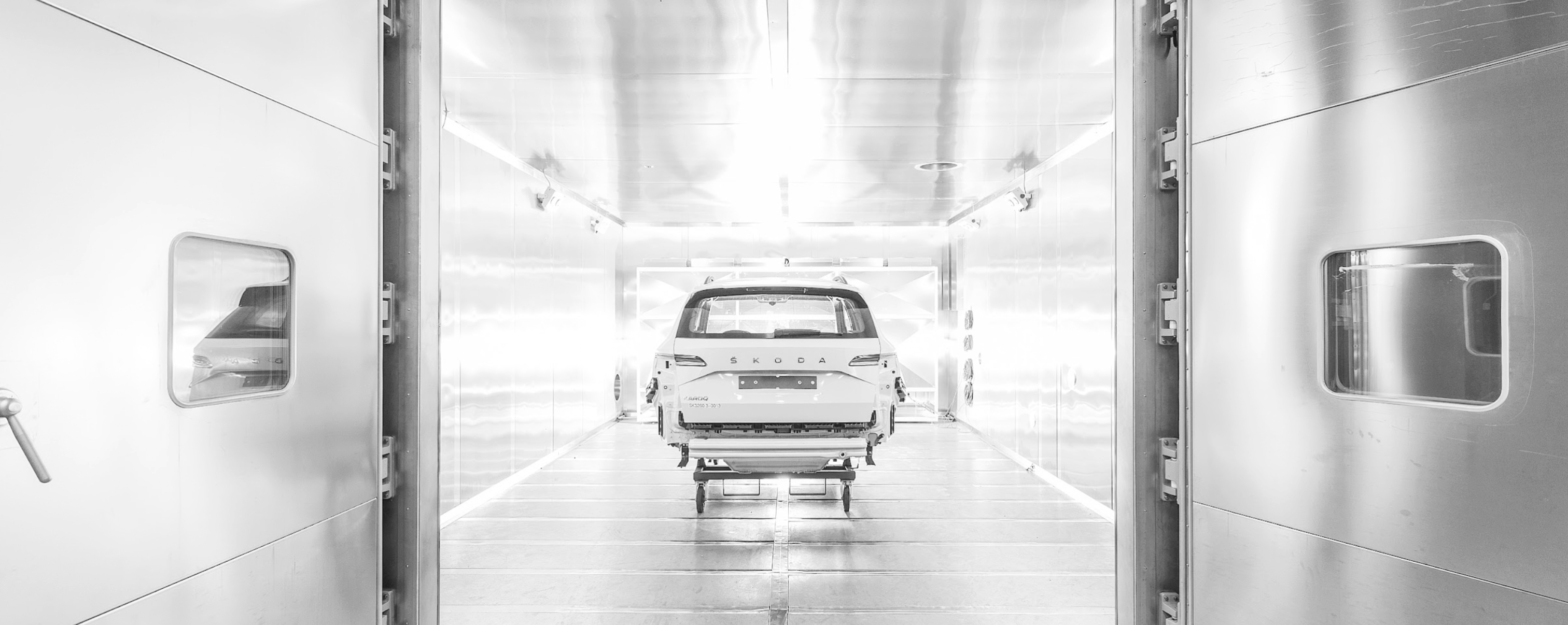

Testování vyzařovaných a vedených emisí/odolnosti  v semi-anechoické komoře (SAC) s validovanou útlumovou schopností. Plný rozsah automotive a průmyslových norem včetně specializovaných testů (BCI, DPI, odolnost proti magnetickému poli).

Technické parametry:

• Vyzařované emise: 150 kHz – 6 GHz (připraveno až 26 GHz), FFT přijímač Rohde & Schwarz
• Odolnost proti vyzařování: 80 MHz – 18 GHz (v přípravě), validace rovnoměrnosti pole podle CISPR 16
• ESD testování: ISO 10605 (automobilový průmysl), IEC 61000-4-2 (průmysl), kontaktní a vzduchový výboj, až ±25 kV
• Klíčové normy: CISPR 25, ISO 11452-2/-4/-5, UNECE R10, IEC 61000-4-x série

Vysokonapěťové elektrické testy

Přejít na službu

Validace vysokého napětí pro elektromobilitu a systémy skladování energie. Testujeme elektrickou bezpečnost, izolační integritu a přechodové chování bateriových modulů, vysokonapěťových kabelových svazků a výkonové elektroniky.

Testovací procedury:

• Zkouška dielektrické pevnosti (AC/DC) až 1500 V, přesnost měření svodového proudu <1 µA

• Izolační odpor při různých teplotních a vlhkostních podmínkách

• Simulace přechodových jevů vysokého napětí podle ISO 16750-2, generátory impulsů do 600 V

• Elektrochemická impedanční spektroskopie (EIS) pro charakterizaci bateriových článků

• Klíčové normy: ISO 16750-2, UN 38.3, IEC 62619, ECE R100, specifické pro OEM (PV 8450, PV 8550)

Testy slaboproudé elektroniky a komunikačních sběrnic (CAN)

Přejít na službu

Analýza integrity signálu, testování shody s protokolem a funkční validace řídících jednotek. Ověřujeme robustnost komunikace CAN/CAN-FD, LIN a Automotive Ethernet v reálných i stresových podmínkách.

Analytické metody:

• Osciloskopická analýza signálových parametrů (rise/fall time, overshoot, jitter)

• Testování dekódování protokolu s vloženými chybami (chyby bitového doplňování, poškození rámce)

• Simulace zatížení autobusu a zátěžové testování (scénáře s vysokým provozem)

• Měření očního diagramu pro vysokorychlostní diferenciální signály (Eye diagram measurement pro high-speed differential signals)

• Klíčové normy: ISO 11898 (CAN), ISO 17987 (LIN), IEEE 802.3 (Ethernet), OPEN Alliance TC8

Systémové zkoušky mechatronických komponentů

Přejít na službu

End-to-end validace zahrnující mechanickou, elektronickou a software interakci. Testujeme aktuátory, senzory, kompletní sestavy ECU a mechatronické subsystémy pod realistickými operačními podmínkami.

Testovací kapacity:

• Testování životnosti/odolnosti s programovatelnými pracovními cykly (do 10^7 operací)

• Víceparametrové monitorování: síla, točivý moment, posun, teplota, proud, napětí (až 60 kanálů simultánně)

• Simulace aktivního řízení teploty (kapalinové chladicí smyčky -30 °C až +95 °C)

• Simulace napájení včetně automobilových přechodových jevů a zvlnění napětí

• Klíčové normy: ISO 16750-4, LV 124, VW 80000, validační plány specifické pro zákazníka

Nejčastěji řešené expertízy elektro a EMC aplikace

Každý segment má jedinečné validační požadavky. Díky více než 30 letům v automobilovém testování a diverzifikaci do letectví a zdravotnické techniky rozumíme vašemu regulačnímu prostředí a technickým problémům.

Automobilový průmysl

Typické validační výzvy

Specifické zkušební postupy výrobců automobilů (VW PV, BMW GS, Mercedes MBN), koordinace elektromagnetické kompatibility na úrovni vozidla, požadavky funkční bezpečnosti (ISO 26262), validace kybernetické bezpečnosti (UN R155/R156).

Naše řešení

Plné pokrytí automobilových norem včetně podpory homologace. Zkušenosti s validačními procesy dodavatelů první úrovně (metodika Continental, Bosch, ZF). Aktivní spolupráce s validačními odděleními výrobců automobilů při výkladu nejednoznačných požadavků.

Klíčové normy

• UNECE R10
• CISPR 25
• série ISO 11452
• ISO 7637
• ISO 16750
• LV 124
• VW 80000

Průmyslová automatizace

Typické validační výzvy

Prostředí s vysokým elektromagnetickým rušením (frekvenční měniče, svářečky), dlouhodobá spolehlivost při nepřetržitém provozu, integrace systémů od více dodavatelů, soulad se směrnicí o strojních zařízeních.

Naše řešení

Průmyslové zkoušky elektromagnetické kompatibility s realistickou simulací rušení. Zrychlené zkoušky životnosti. Předcertifikační zkoušky pro označení CE (směrnice pro nízké napětí a směrnice o elektromagnetické kompatibilitě).

Klíčové normy:

• IEC 61000-6-2/-6-4
• EN 60204-1
• EN 55011/55032

Zdravotnická technika

Typické validační výzvy

Bezpečnost pacienta na prvním místě, přísné požadavky na elektromagnetickou kompatibilitu (žádné rušení život ohrožujících zařízení), kompatibilita s čistými prostory, rozsáhlá dokumentace pro schválení podle nařízení MDR/FDA.

Naše řešení

Zkoušky elektromagnetické kompatibility v lékařské kvalitě s nejhoršími scénáři (prostředí elektromagnetického rušení na operačním sále). Zkoušky shody pro zdravotnické prostředky třídy IIa/IIb/III podle nařízení EU MDR.

Klíčové normy:

• RTCA DO-160
• EUROCAE ED-14
• MIL-STD-461

Spotřební elektronika a IoT

Typické validační výzvy

Koexistence bezdrátových technologií (souběžný provoz Wi-Fi, Bluetooth, Zigbee), tlak na rychlé uvedení na trh, certifikace pro více regionů (CE, FCC, IC, UKCA), nákladově optimalizovaná konstrukce.

Naše řešení

Rychlé předcertifikační zkoušky pro bezdrátová zařízení. Souběžné testování pro více regionálních standardů. Konzultace při optimalizaci konstrukce pro nákladově efektivní shodu s požadavky na elektromagnetickou kompatibilitu.

Klíčové normy:

• EN 55032/35
• série ETSI EN 301 489
• FCC Part 15
• IC RSS-210

Strukturovaný proces spolupráce. Od poptávky po závěrečnou zprávu

Transparentní pracovní postup s jasně definovanými milníky. Každý projekt má vyhrazeného projektového manažera a přístup k dashboardu s testovacími daty v reálném čase.

1. Technická konzultace a definice zkušebního plánu

Analyzujeme cílové trhy, platné předpisy a specifika výrobku. Definujeme zkušební matici, úrovně intenzity a kritéria přijatelnosti. Připravíme podrobnou nabídku s časovým harmonogramem a alokací zdrojů.

2. Provedení zkoušek s validovanými postupy

Všechna měření probíhají s kalibrovanými přístroji (kalibrační certifikáty návazné na národní standardy). Používáme validované zkušební postupy s dokumentovanou nejistotou měření.

3. Sledování v reálném čase a průběžné reportování

Pro kritické zkoušky poskytujeme přímý přístup k měřicím datům. V případě včasného zjištění problémů vás okamžitě informujeme a diskutujeme strategie nápravy.

4. Komplexní zkušební zpráva a technická dokumentace

Vydáváme podrobné zkušební protokoly s primárními daty, spektrálními grafy, fotografickou dokumentací a jasným vyhodnocením vyhovuje/nevyhovuje. Pro akreditované zkoušky včetně certifikátu ISO/IEC 17025. Dokumentace je připravená pro podání žádosti o homologaci.
