Polski 10 - TESTOVÁNÍ HLUKU A VIBRACÍ (NVH)
Provádíme komplexní akustická měření v profesionální semi-anechoické komoře (1.8 x 1.8 x 2.0 m) s velmi nízkým pozadím 25 dB. Nabízíme experimentální hodnocení distribuce hluku, analýzu kinematických funkcí a vibračně indukovaných zvuků. Naše služby zahrnují jak objektivní měření pomocí špičkové měřicí techniky, tak subjektivní hodnocení zvukových charakteristik.
Naše testovací zařízení zahrnuje semi-anechoickou komoru vybavenou vibračním budičem Tira, akustické kamery a přesné měřicí mikrofony G.R.A.S. Disponujeme komplexním systémem pro sběr a analýzu dat včetně vibrometru Polytec a multi-kanálových akcelerometrů. Provádíme testování dle standardů BMW a dalších průmyslových norem s možností přímé účasti klienta a video dokumentace měření.
- Experimentální posouzení rozložení hluku v sestavách
- Snímání hluku pomocí akustické kamery
- Monitorování hluku pomocí mikrofonů
- Hluk vyvolaný provozem vzorku, např. hluk kinematických funkcí - lineární, rotační
- Hluky vyvolané vibracemi při specifických frekvencích pomocí nízkošumové třepačky s částečně anechoickou komorou
- Subjektivní hodnocení hluku - výskyt hluku
- Objektivní hodnocení hluku pomocí mikrofonů s kvantitativním vyjádřením údajů
- Frekvenční analýzy - oktávové spektrum
- Semi-anechoická komora s vnitřními pracovními rozměry 1 800 x 1 800 x 2 000 mm, vybavená třepačkou Tira TV54216 o síle 1,6 kN
- Hladina hluku v komoře: bez třepačky 25 dB / s třepačkou >40 dB (na základě vibračního profilu)
- Akcelerometry (1-osé, 3-osé) B&K, Dytran, Kistler, PCB
- Vibrometr Polytec OFV5000/OFV-505MR
- Akustická kamera a software CAE
- Sada mikrofonů pro volné pole G.R.A.S, typ 46AE
- Fyzická přítomnost klienta při provádění testů
- Videozáznam a analýza měřených jevů
- PR 311.2
- PR 311.4
- PR 311.5 (BMW)
Více o testování hluku a vibrací (NVH)
Komplexní akustická měření v semi-anechoické komoře vybavené vibračním budičem slouží k přesnému měření a hodnocení hluku a akustických vlastností automobilových komponentů i dalších výrobků. Zjišťuje se hlučnost jednotlivých dílů, akustický výkon a hladina akustického tlaku. Analyzuje se hluk vyvolaný jak provozem vzorku, tak vibracemi. K vyhodnocení slouží akustické kamery a přesné měřicí mikrofony.
Testy se využívají především při vývoji a ověřování komponentů. Umožňují odhalit nežádoucí zvuky a vibrace, určit jejich příčinu a upravit konstrukci ještě před zahájením sériové výroby tak, aby díly splňovaly požadavky výrobců na akustický komfort a kvalitu.

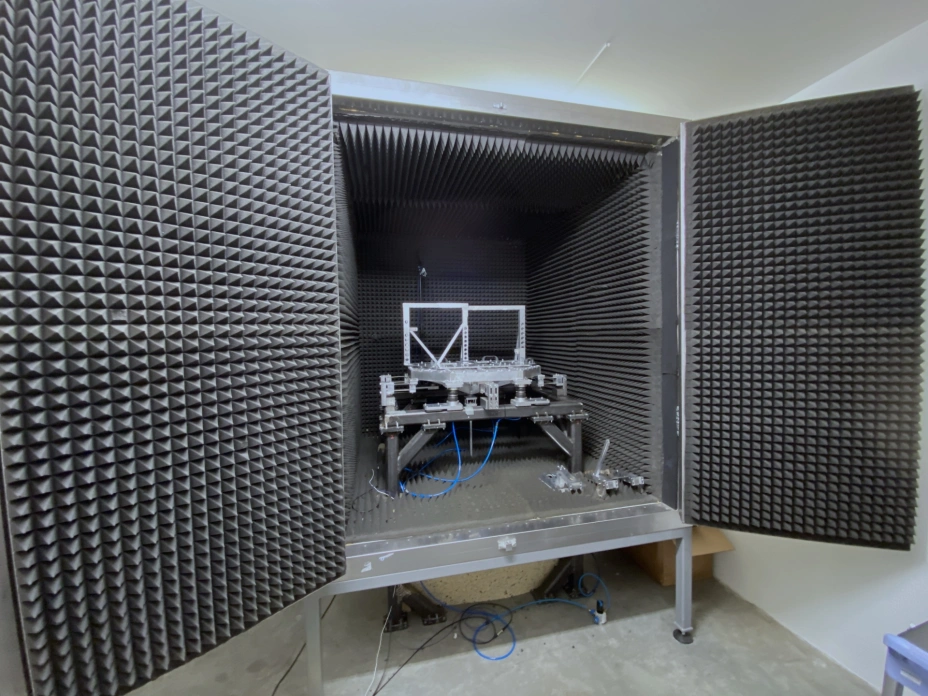

Semi-anechoická komora je speciální měřicí místnost o rozměrech 1,8 x 1,8 x 2 metry. Její stěny a strop jsou opatřeny akustickou pěnou, která pohlcuje zvuk a omezuje jeho odrazy. Komora se vyznačuje velmi nízkou hladinou hlukového pozadí 25 dB, což umožňuje měřit i velmi tiché zdroje hluku.
Komora je hřídelí propojena s vibračním systémem o síle 1,6 kN, který umožňuje zkoušky s frekvencí buzení až 5 kHz. Budič rozkmitá testovaný díl na různých frekvencích a měření určí, při jakých frekvencích vzniká největší hluk. Výsledné spektrum hluku zachycuje, jak se jeho úroveň mění v závislosti na frekvenci.
Testují se například komponenty přístrojových desek, panely klimatizace, pedály, plastové kryty, světlomety, dveře automobilů a další komponenty, u nichž je třeba analyzovat hluk, vibrace a nežádoucí zvukové projevy. Samostatně lze měřit také hluk vznikající při provozu zařízení bez vibračního buzení.

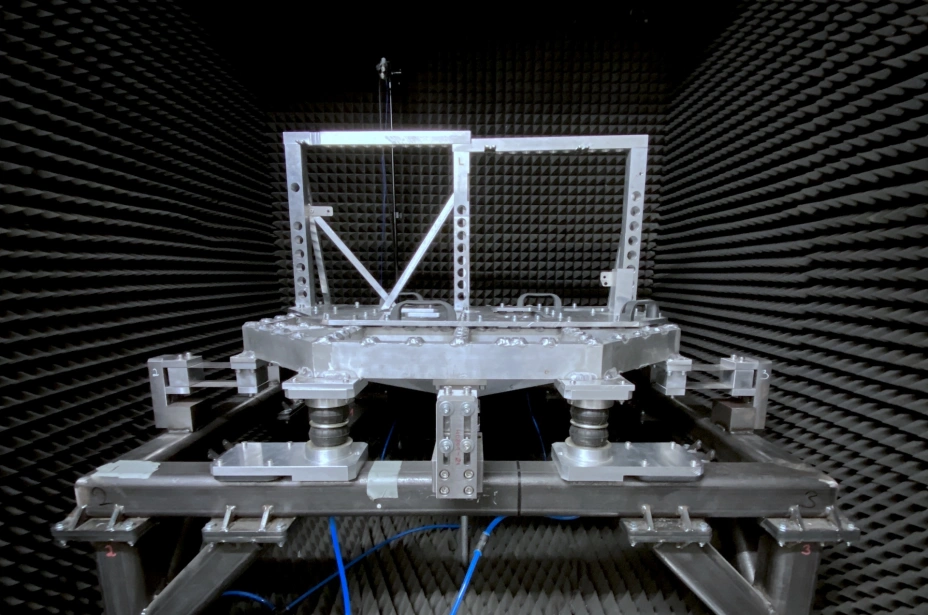

Vibrační systém je vybaven rozšiřovací deskou (expanderem), jež umožňuje upevnit i větší komponenty. Ty jsou k desce uchyceny v několika bodech prostřednictvím pevného zkušebního přípravku, přičemž jejich poloha odpovídá skutečnému umístění ve vozidle.

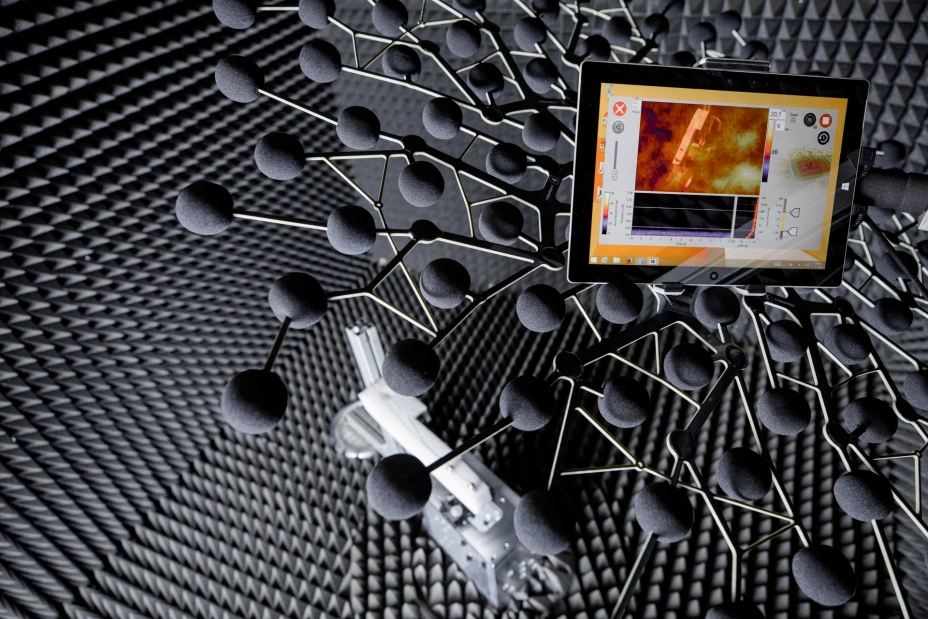

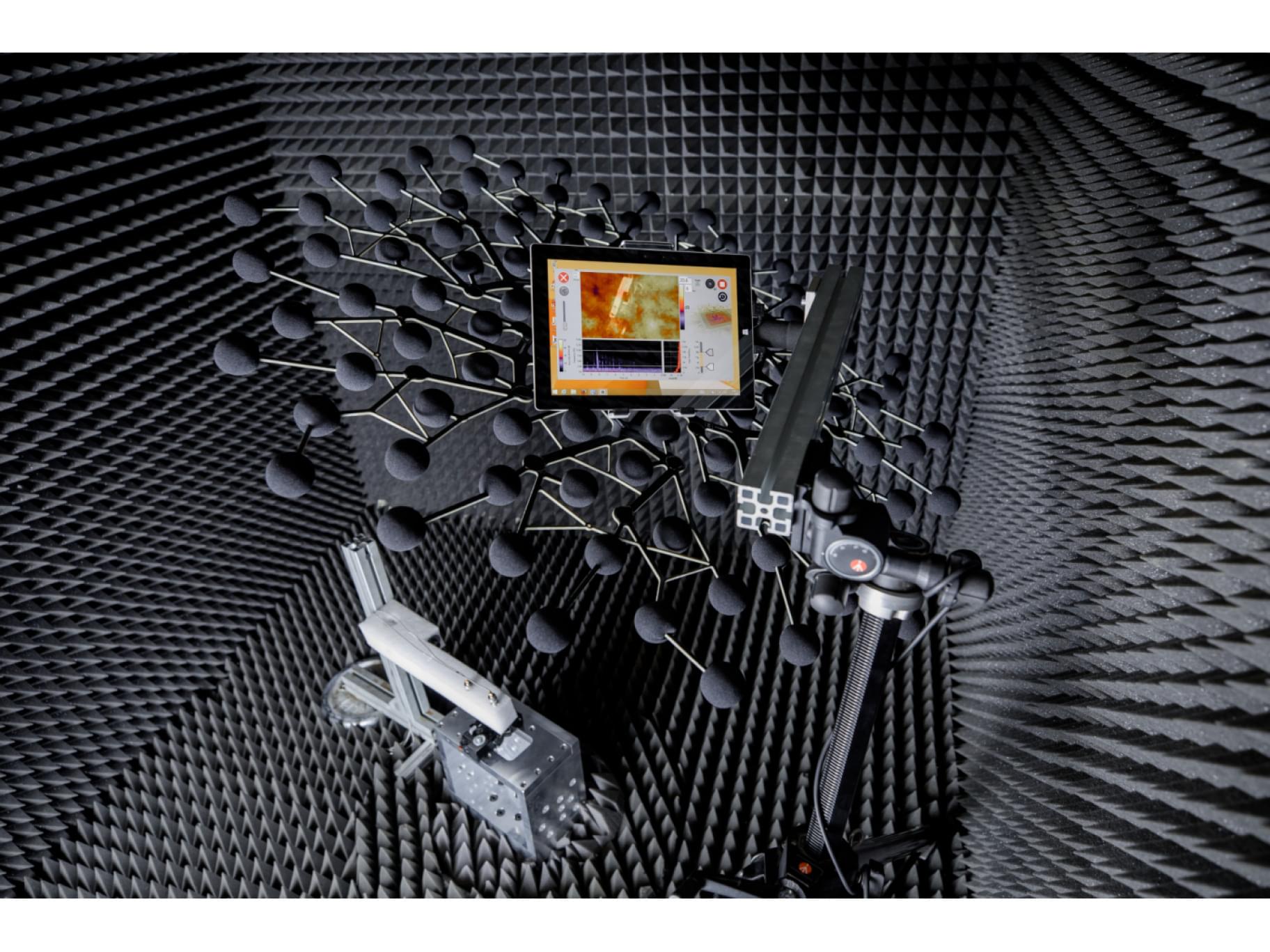

K měření hladiny hluku slouží akustická kamera s polem několika mikrofonů. Lokalizuje zdroje hluku a zobrazuje jejich umístění přímo na testovaném výrobku. Hluk lze při zkouškách v semi-anechoické komoře monitorovat také pomocí až čtyř samostatných mikrofonů pro volné pole. Jejich polohu je možné nastavit podle potřeby.
K měření vibrací se používají akcelerometry umístěné na testovaném komponentu. Sledují jeho reakci na vibrační buzení a pomáhají určit frekvence, při kterých dochází k výraznému rozkmitání a vzniku nežádoucího hluku.
U menších dílů, kde je uchycení multikanálových akcelerometrů problematické, se k měření zrychlení a vibrací používá bezkontaktní laserový vibrometr.
Součástí zkoušky může být také videozáznam. Umožňuje sledovat chování testovaného komponentu během zkoušky a propojit jeho pohyb s naměřenými hodnotami hluku a vibrací.
Podle zákaznických specifikací se měří: hluk, frekvenční spektrum hluku (rozložení hluku podle jednotlivých frekvencí), intenzita a frekvence vibrací a rezonanční frekvence (hodnota, při které se díl nejvíce rozkmitá). Pomocí akustické kamery se určuje zdroj a místo vzniku hluku.
Součástí testu je také subjektivní hodnocení zvukových charakteristik. Uplatnění má například při zkouškách světlometů, kdy technik se světlometem zatřese a posuzuje, zda se z něj neozývá nežádoucí klepání nebo drnčení.
