Polski 4 - TESTY PLASTOVÝCH SESTAV A DÍLŮ V EMISNÍ KOMOŘE
Naše laboratoř poskytuje specializované testování emisí a těkavých organických látek (VOC) z interiérových dílů a sestav v 1m3 emisní komoře. Provádíme komplexní analýzy včetně stanovení celkového množství VOC, identifikace specifických organických látek a měření emisí aldehydů, ketonů a formaldehydu. Testování probíhá podle standardních norem automobilového průmyslu včetně PV 3942 a VDA-276-3.

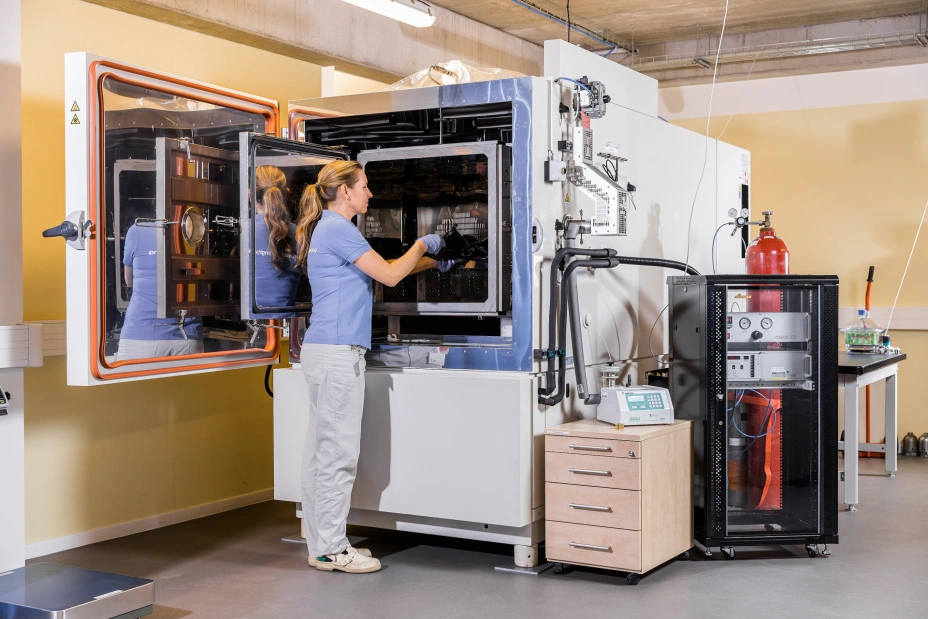

Vybaveni jsme 1m³ komorou s řízenou teplotou a vlhkostí (+25 °C až +90 °C, 5-95% RH) a separačními přístroji včetně GC-MS-TD, HPLC-UV a online FID analyzátorem. Disponujeme týmem zkušených hodnotitelů pro senzorické pachové testy. Zajišťujeme kompletní servis od přípravy vzorků přes testování až po protokoly a případné konzultace.
- Stanovení celkového množství uvolněných VOC pomocí FID
- Přesná identifikace VOC pomocí GC-MS-TD
- Stanovení aldehydů, ketonů a formaldehydu pomocí HPLC-UV
- Stanovení zápachu
- Teplotní rozsah
- Od +25 °C do +90 °C
- Rozsah relativní vlhkosti
- Od 5 % do 95 % při +25 °C až +90 °C
- Objem vnitřního emisního prostoru: 1 m3
- Rozměry vnitřního emisního prostoru
- 750 x 1 629 x 750 mm (ŠxHxV)
- Zatížení podlahy: 40 kg
- FID 2000MP SHED od společnosti TESTA, online analyzátor s plamenoionizačním detektorem (pro organické látky)
- GC-MS-TD, plynový chromatograf s hmotnostním detektorem pro stanovení specifických organických látek za použití termodesorpční jednotky pro uvolňování vzorků
- HPLC vysokoúčinný kapalinový chromatograf s UV detekcí pro stanovení karbonylů
- Tým kvalifikovaných pachových testerů
- Logistika a skladování vzorků před testováním
- Příprava vzorků, vstřikování
- Odborné protokoly
- Poradenství
- PV 3942
- VDA 276-3
Více o testech plastových sestav a dílů v emisní komoře
Specializované testování emisí materiálů uvolněných z interiérových dílů probíhá v emisní komoře. Cílem je komplexně vyhodnotit množství uvolňovaných těkavých látek a přítomnost karbonylových sloučenin a zároveň identifikovat další specifické chemické látky uvolněné při testu (VOC).
Tato metoda využívá kombinaci několika moderních analytických metod – online analyzátor s plamenoionizačním detektorem (FID) připojeným k emisní komoře, plynovou chromatografii s termodesorpcí a hmotnostní detekcí (GC-MS-DT) pro stanovení VOC a kapalinovou chromatografii s UV detekcí pro stanovení karbonylových sloučenin, jako je například formaldehyd a další aldehydy a ketony. Součástí testu je také neméně důležitá pachová zkouška.
Emisní komora umožňuje zkoušení jak jednotlivých komponent, tak i celých interiérových sestav vozidel. Testovat lze například kompletní palubní desku, volant, sedadlo, airbagy nebo koberečky. Cílem je zachytit a vyhodnotit přítomnost karcinogenních, teratogenních a dalších zdraví škodlivých látek, které se mohou při reálném provozu uvolňovat do vnitřního prostoru vozu. Testování vychází z obecných norem pro automobilový průmysl.
Díly ke zkoušce je třeba odebrat hned druhý den po výrobě. Za určité situace lze vzít i díl ze zásob, ale ten nesmí být starší než čtyři týdny. Při odběru je nutné dodržet zvýšenou opatrnost vůči možné kontaminaci. Díly se nesmí přímo popisovat, identifikaci je nutné zapsat na obal. Následně je nutné díly neprodyšně zabalit do normou předepsané hliníkové fólie tak, aby se dále zabránilo křížové kontaminaci nebo jejich zvětrávání. Před samotným testem probíhá sedmidenní kondicionace v bezemisním prostředí při přesně definované teplotě a vlhkosti.
Před zahájením testu je každý díl zdokumentován a zvážen. Klíčová je čistota prostředí. Koncentrace těkavých látek v komoře před testem se kontroluje pomocí tzv. slepých vzorků. Testování probíhá v emisní komoře s řízenými podmínkami dle požadavků normy nebo zákazníka, provádí se v rozsahu 25 °C až 90 °C. Nejčastěji používaný test, který simuluje horký letní den, se provádí při teplotě 65 °C.
Během testu, za řízeného odvětrávání popsaného v normě, se uvolní atmosféra, která je po požadovaném uložení jímána pomocí kalibrovaného čerpadla do sorpčních trubiček.
Pro zachycení těkavých organických látek (VOC) se používají Tenaxové trubičky naplněné speciálním sorbentem. Po dokonalém vyčištění je možné opakované použití. Dále se používají skleněné trubičky naplněné mimo jiné derivatizačním činidlem, které způsobí zachycení a po jejich extrakci i následné stanovení karbonylových látek pomocí UV detekce. Tyto trubičky jsou jednorázové.
Po ukončení měření následuje senzorické hodnocení pachu. Vyškolení hodnotitelé posuzují intenzitu a charakter zápachu. Výsledky jsou okamžitě zaznamenány a stávají se důležitou součástí protokolu. Po ukončení testu v emisní komoře zkušební technik vyfotografuje uložení testovaného dílu a celý prostor komory mechanicky vyčistí a spustí proces desorpce.

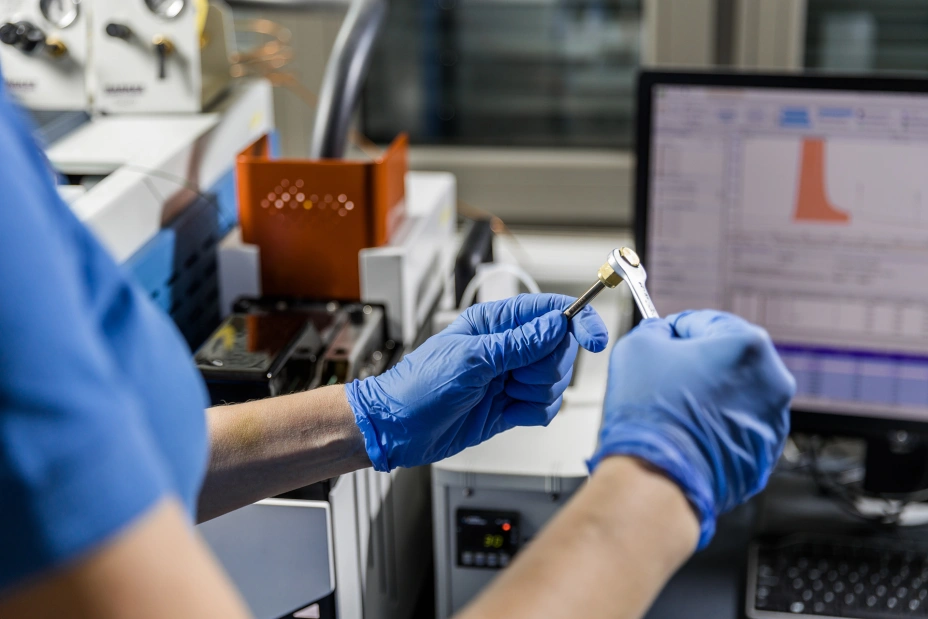

Látky nasorbované do Tenaxových trubiček se dále zpracovává v plynovém chromatografu s hmotnostní detekcí, kde je pro uvolnění vzorku použita termodesorpční jednotka. Metoda umožňuje identifikovat jednotlivé látky a stanovit jejich koncentrace. Podle materiálu testovaného dílu, příměsí a případné kontaminace se z trubičky uvolňují desítky až stovky těkavých organických látek. Identifikace probíhá porovnáním s referenčními standardy, retenčními časy a s databázemi hmotnostních spekter.

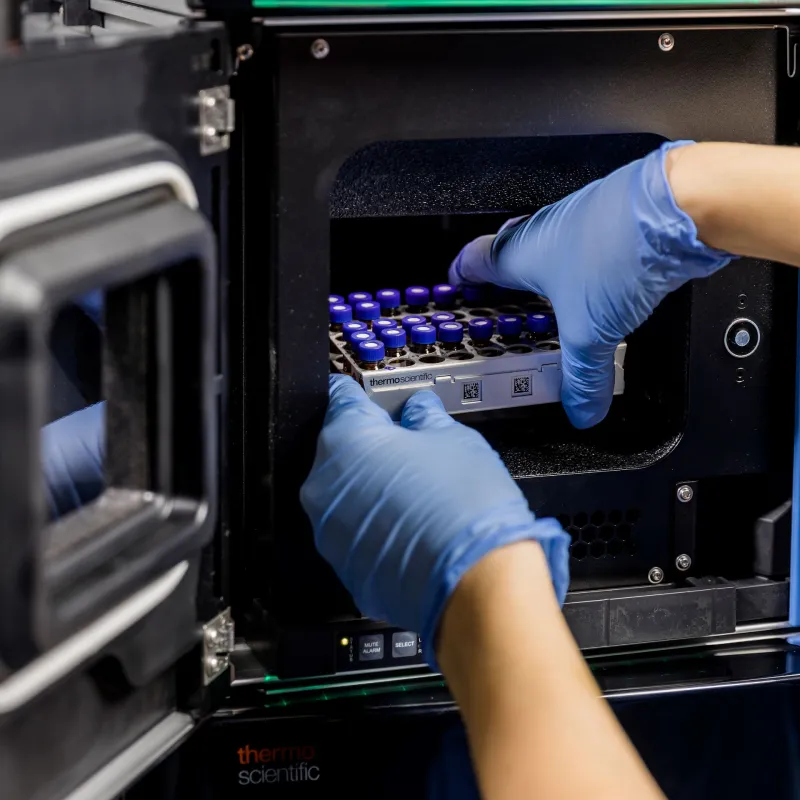

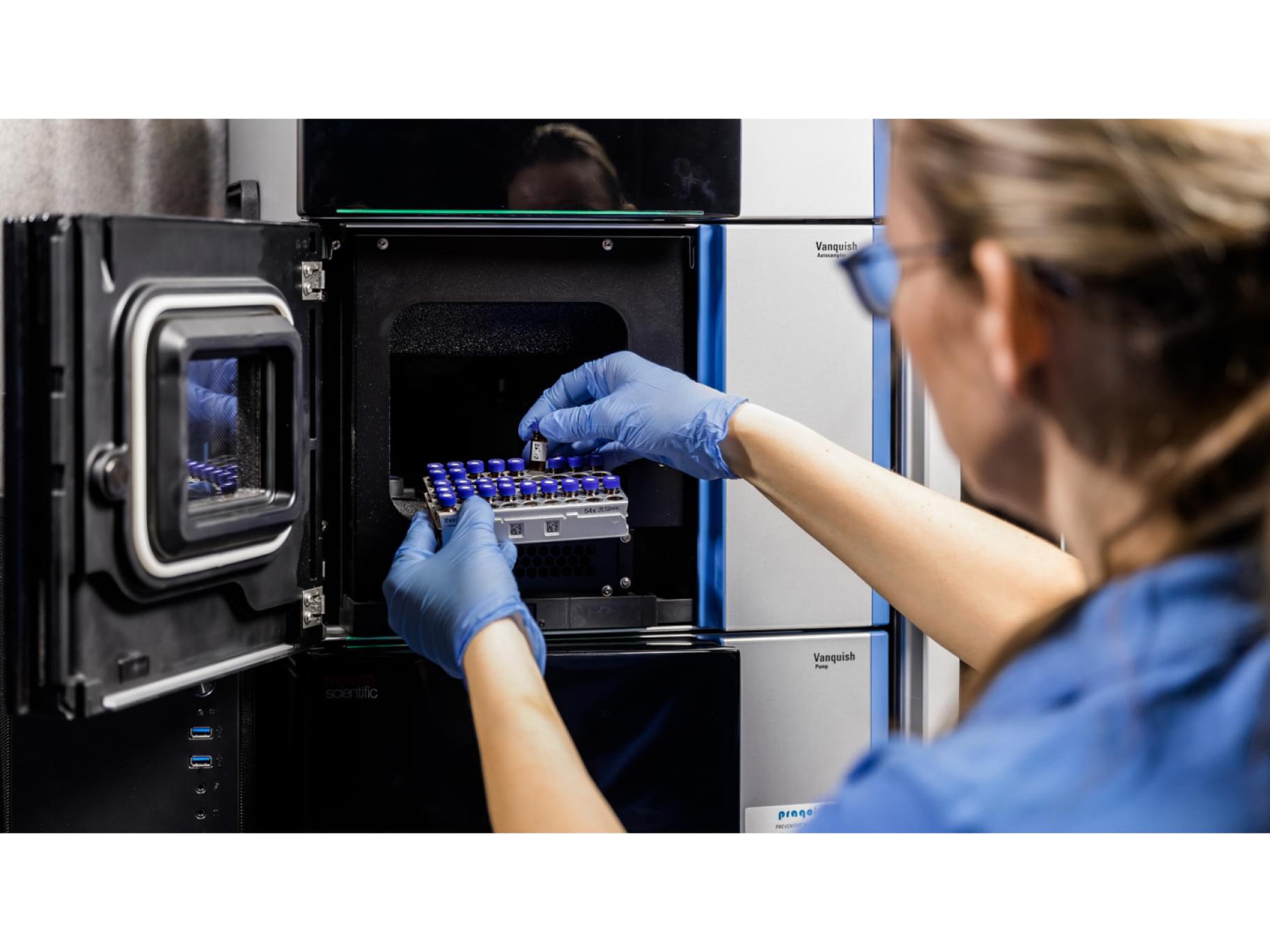

Vzorky atmosféry zachycené v derivatizačních trubičkách se po odběru extrahují rozpouštědlem za vzniku nažloutlého až žlutého roztoku. Takto připravené vzorky se analyzují v kapalinovém chromatografu (HPLC) s UV detekcí. Intenzita zbarvení je pak přímo úměrná koncentraci zachyceného analytu. Identifikace probíhá porovnáním retenčních časů a referenčních standardů.
